產品概述

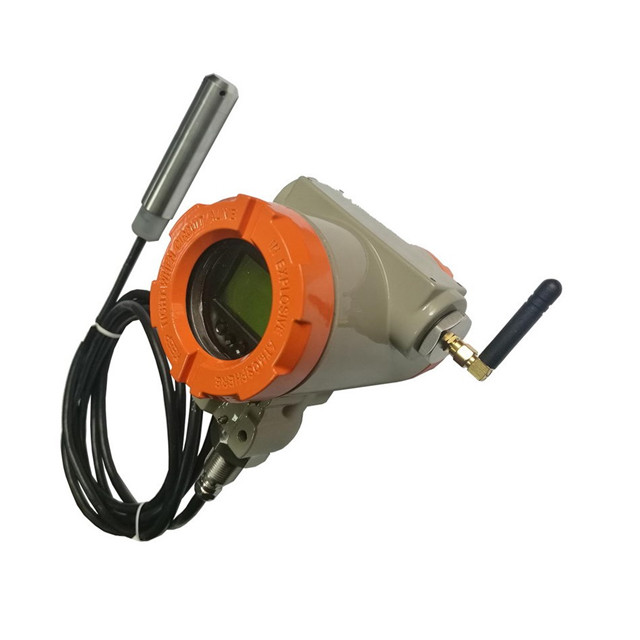

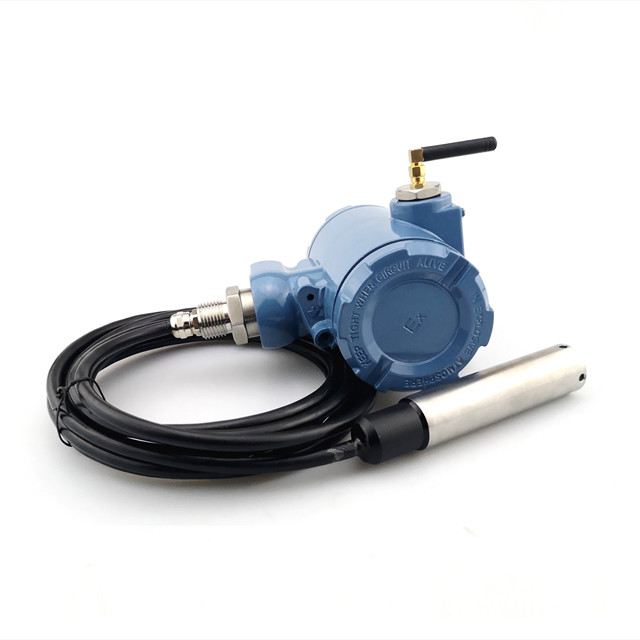

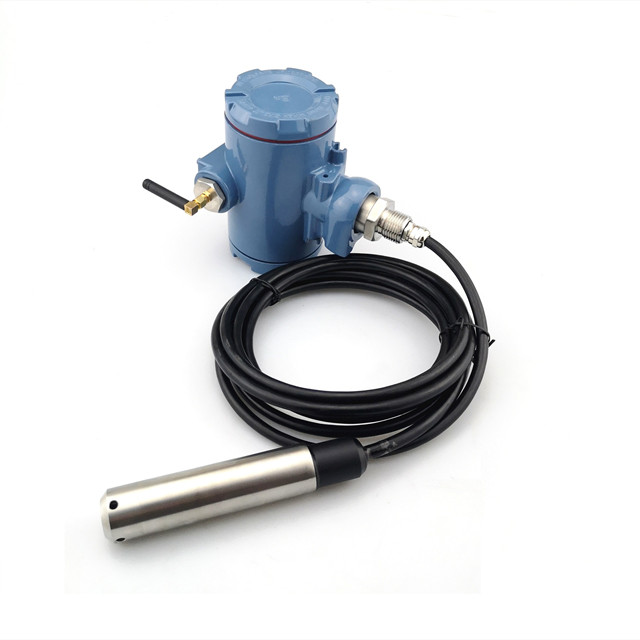

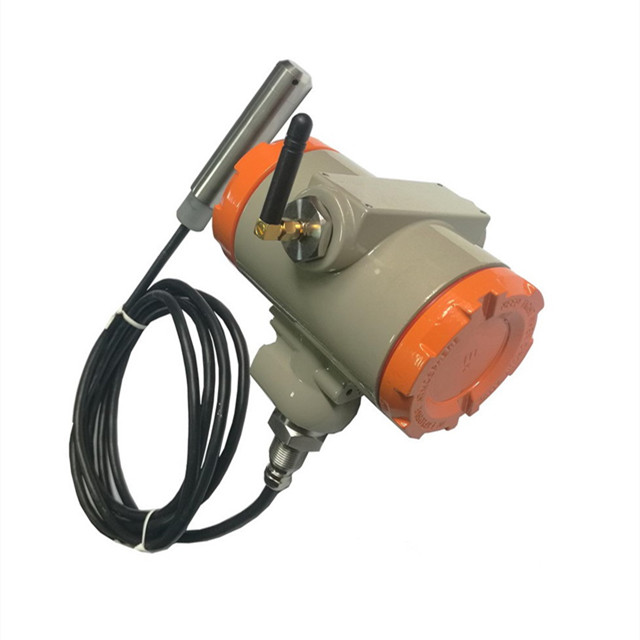

    HDP202 GPRS物聯網無線青青草污视频下载計采用3.6V電池或12V外供電，是一款基於GPRS移動網絡傳輸,配套水文水位監測係統的青青草污视频下载監測設備，具有其獨特性、創新性、低功耗、高集成性，該產品選用目前最新的全網通物聯網無線芯片，該芯片是一款超緊湊、高性能、低功耗的多頻段 NB-IoT 無線通信模塊，支持 B1/B3/B8/B5/B20/B28 頻段，配套物聯雲平台實現遠程數據采集、監控、分析、巡察、報警、歸類、地理位置定位、數據報表曲線下載，手機等移動設備APP軟件實現隨時隨地監控報警等功能的產品；該款產品以微處理器為核心，能可靠的實現數據采集和處理，可設定下限及上限閥值等異常報警。

產品特點

    1、通訊形式：GPRS移動通訊網絡，移動2G信號應用廣泛、分布各地、信號穩定、信號強等特點。
    2、配套免費開放式物聯雲采集監控平台，與用戶組態係統、定製軟件、專用平台無縫對接。
    3、配套免費移動設備APP采集監控。
    4、現場低功耗五位LCD顯示表頭，觸發顯示。
    5、用戶自由設置采集頻率、巡檢頻率。
    6、具備上下限數據報警、離線報警、數據異常報警、欠電報警、通訊信號弱報警等報警內容。
    7、具備物聯平台係統報警、微信公眾號報警、短信報警、電話報警等多種方式。
    8、數據通訊協議MODBUS TTL-RTU。
    9、內置3.6V19000mAh大容量電池供電。
    10、高精度的24位ADC對傳感器信號進行采集和數字化。
    11、加強的EMC抗幹擾設計，硬件看門狗，適合各種電磁環境惡劣的工業環境。
    12、純數字青青草污的APP下载、青青草污视频下载、溫度、稱重等傳感器信號處理算法，精度更高。
    13、專用定製ASSIC電路,集成度更高,可靠性更好。
    14、全數字校準，無可動電位器，溫漂更低至<20ppm。
    15、24hX365天在線監控，數據服務器記錄數據長達數年,利於分析、歸納、總結傳感器數據報表。
    16、物聯網平台建立專用帳號，用戶自行設置、修改、管理自己的設備數據。

產品應用

    河流、水庫、大壩、地下水無線水位監控；低功耗電池供電GPRS、NB-iot物聯網遠程水
    水塔、水箱、水池、魚塘、油箱無線水位監控；低功耗電池供電GPRS、NB-iot物聯網遠程水位監控報警
    農業、林業灌溉、水利、環境環保、環境汙染GPRS、NB-iot無線水位、青青草污视频下载監控係統、報警

係統構成:

    1.HDP202無線青青草污视频下载傳感器

      HDP215無線青青草污视频下载傳感器負責采集青青草污视频下载及溫度等傳感器信息，並將數據上傳至雲平台。

    2.雲平台

    遠程數據的采集、監控、分析、巡察、報警、歸類、地理位置定位、數據報表曲線下載，移動設備APP軟件實現隨時隨地監控報警等功能。

    物聯網平台地址http://116.62.61.36/User/Login。

技術參數

測量介質：液體
量    程：0～500mm～1mH2O～100mH2O（之間的任意量程）
輸    出：930:TTL/RS485數據協議(低功耗)，GPRS通訊連接，5位顯示表頭，顯示方式：觸發顯示
          931:TTL/RS485數據協議(低功耗)，GPRS通訊連接，無顯示表頭
供    電：3.6VDC19000mAh電池（內置）
精    度：0.25%FS-1%FS
介質溫度：-20～70℃（無注明均為-20～70℃）,特殊環境介質，可定製高溫油位、水位傳感器
環境溫度：-20～70℃
絕緣電阻：≥1000 MΩ/100VDC
儲存溫度：-40～90℃
相對濕度：0～95% RH
密封等級：IP68
過載能力：150%FS
響應時間：≤3S
穩 定 性：≤±0.15%FS/年
振動影響：≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）
按裝方式：投入式安裝
連接螺紋材料：304/316L不鏽鋼，可依據客戶要求設計
專用電纜長度：量程+2米，也可按要求配套青青草污视频下载導氣電纜

功耗理論計算（電池壽命）:

產品功耗理論計算（電池壽命）：

待機功耗1 150 uAh

待機功耗2 3.6 mAh/每天

待機功耗3 1314 mAh/每年

GPRS工作時間 20 秒

GPRS工作電流 50 mAh

采集間隔 3600 秒/60分鍾

采集次數 24 次/每天

GPRS采集功耗1 6.666666667 mAh/每天

GPRS采集功耗2 2433.33333 mAh/每年

　 　 　
總功耗 3747.3 mAh/每年
電池 34615/19000mAh 　
有效容量：19000X80%=15200 60分鍾/次     理論使用4年
有效容量：19000X80%=15200 30分鍾/次     理論使用2年
